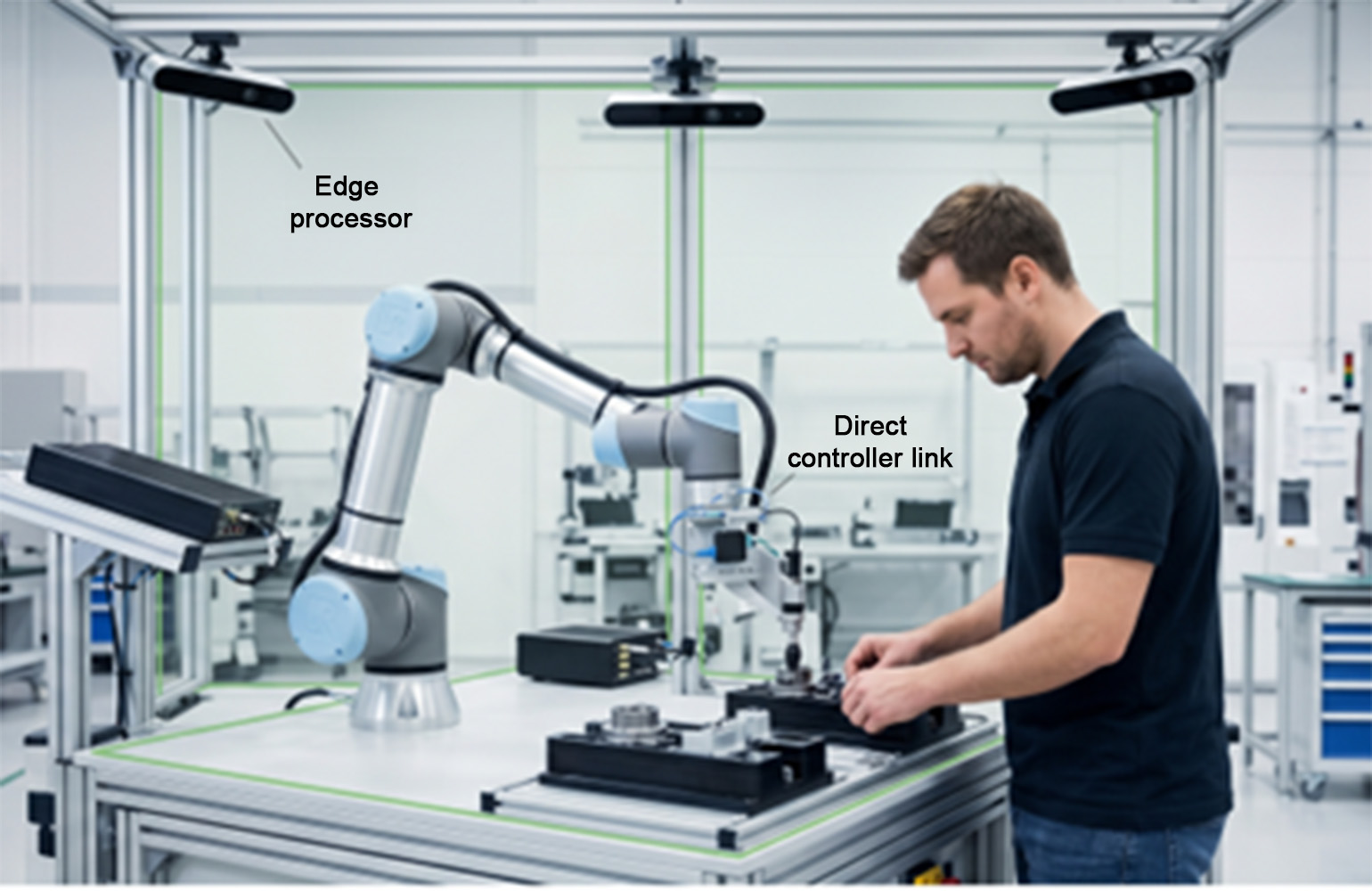

Latency puede plantear riesgos de seguridad en las células de montaje colaborativas. Fuente: Cogniedge.ai
Los sistemas de visión basados en la nube han mejorado el análisis industrial y el mantenimiento predictivo, pero se quedan cortos cuando la seguridad en tiempo real y la materia de rendimiento más en el piso de la tienda. En las celdas de montaje colaborativas de alta mezcla, incluso la latencia de la red modesta puede convertir una colaboración prometedora de robots humanos en un cuello de botella de parada y salida.
El cambio de la industria hacia robots más colaborativos exige más que jaulas más seguras o velocidades más lentas. Requiere arquitecturas que permiten cobots Adaptarse dinámicamente al movimiento humano y la fatiga manteniendo el tiempo del ciclo y la seguridad.
La llave se mueve AI inferencia al borde y establecer un puente directo de baja latencia desde el procesador del borde directamente al controlador del robot, superando el legado PLC (controlador lógico programable) para ajustes cinemáticos dinámicos.
La física de latencia en la vigilancia de la velocidad y la separación
Fuente: Cogniedge.ai
ISO/TS 15066 define el monitoreo de velocidad y separación (SSM) como un método básico de seguridad para robots colaborativos. El estándar requiere que el robot mantenga una distancia de separación protectora del operador y reduzca la velocidad o la parada si esa distancia se rompe.
Considere una típica profundidad de alta fidelidad cámara alimentar datos de seguimiento esqueleto a un servidor remoto. Latencia de ida y vuelta, incluyendo transmisión de imagen, inferencia y retorno de comandos, varía comúnmente de 100 a 200 milisegundos.
A una velocidad de brazo moderada de 2 m/s, el robot viaja de 200 a 400 mm (7.8 a 15.7 in.) durante ese retraso. En una celda de colaboración compacta, un punto ciego de 300 mm (11.8 in.) es la diferencia entre operación segura y lesión potencial.
Para compensar, los ingenieros amplían las zonas de seguridad y programan velocidades conservadoras o paradas de protección frecuentes. El resultado se reduce mediante el rendimiento que derrota el propósito de la automatización colaborativa.
El SSM verdadero en tiempo real en entornos dinámicos requiere una latencia determinista de extremo a extremo inferior a 30 ms, algo que sólo es posible cuando el procesamiento se produce milímetros del sensor y la vía de decisión se conecta directamente al controlador de movimiento.
¿Por qué los PLC heredados crean un cuello de botella inaceptable
La mayoría de las células de Brownfield todavía dependen de los PLC tradicionales para seguridad lógica. Estos dispositivos fueron diseñados para ciclos de IO determinísticos, discretos y escaneos que oscilan típicamente de 10 a 50 ms. Sobresalen al leer una cortina de luz o una parada electrónica, pero luchan con los flujos de datos de alta ancho de banda, multidimensionales provenientes de sistemas de visión modernos, como el rastreo esquelético, el análisis de micromovimiento y la estimación estatal del operador.
El borde Routing inferencias AI a través del PLC añade otro ciclo de escaneo completo más el campobus overhead. El retraso acumulativo destruye el determinismo necesario para el SSM proactivo.
En la práctica, muchos integradores se ven obligados a correr el robot a velocidades reducidas o aceptar interrupciones frecuentes incluso cuando la AI sabe que la situación es segura.
Fuente: Cogniedge.ai
Construcción del puente de borde a control directo
La solución es un procesador de seguridad localizado en tiempo real que se sienta en la célula de trabajo y se comunica directamente con el robot controlador, pasando por el PLC por ajustes no críticos pero sensibles al tiempo.
Esta capa ingiere multimodal sensor los datos (cámaras profundas, IMUs, sensores de fuerza-torque) en el borde, ejecuta la inferencia AI de baja latencia, e inyecta comandos actualizados en el robot moción planificador mediante protocolos industriales de alta velocidad. Las vías comunes de aplicación incluyen:
- EtherCAT o PROFINET IRT para ciclos sub-millisecond determinísticos cuando el controlador admite la extensión de bus.
- API UDP o robot nativo en tiempo real (URScript para Robots universales, RAPID ABB, KAREL FANUC) para la comunicación directa de toma de corriente al controlador de movimiento.
The safety-rated PLC continues to handle certified emergency stops and SIL/PL-rated functions. El borde procesador actúa como un canal paralelo de alta velocidad que actualiza constantemente la trayectoria, la velocidad y los puntos de fuerza sin esperar el próximo escáner PLC. Esta arquitectura “coprocesador de seguridad” mantiene pleno cumplimiento al tiempo que permite un comportamiento proactivo.
Ajuste de la cinemática en la mosca en células de alta mezcla
Con la brecha de latencia cerrada y un camino de comando directo establecido, el cobot puede pasar de la parada reactiva a la colaboración continua y adaptativa.
En una mezcla alta montaje estación, los movimientos de un operador pueden ser más lentos o más erráticos hacia el final de un turno, que puede ser un indicador temprano de fatiga. El procesador de bordes detecta estas micro desviaciones en tiempo real a través del rastreo esquelético y el perfil de velocidad.
En lugar de activar una parada protectora, el sistema emite ajustes cinemáticos inmediatos:
- Reduzca la aceleración máxima de 5 m/s2 a 2 m/s2.
- Ampliar el ángulo de aproximación en 15° para dar al operador más espacio.
- Límites inferiores de par en ejes de aproximación para reducir la energía de colisión.
Este enfoque mantiene la célula en movimiento continuo. El robot adapta su comportamiento al estado inmediato del ser humano en lugar de predeterminarse a una parada dura, preservando tanto la seguridad como la productividad. Una ilustración simplificada del diagrama de flujo del bucle de decisión se ve así:
Fuente: Cogniedge.ai
Los requisitos de hardware para la seguridad de vanguardia para robots colaborativos
Los pisos de fábrica tienen espacio y energía limitados. Los procesadores de borde para este caso de uso deben operar por debajo de 1 W mientras entregan inferencia en tiempo real en los flujos de datos temporales. Los chips neuromorficos y las redes neuronales de especia (SNN) son especialmente adecuados porque procesan datos de detección de cambios y series temporales con eficiencia extrema y baja latencia.
Estos módulos compactos y sin ventilador se montan directamente en o cerca de la célula de trabajo, se conectan a través de Ethernet industrial estándar, e integren con controladores robot existentes sin necesidad de nuevos armarios o reenvío principal.
Beneficios prácticos para los integradores de sistemas
Mediante la implementación de arquitecturas directas de borde a control, la industria puede finalmente cumplir con la promesa definitiva de células colaborativas de alta mezcla: interacción fluida que mantiene el tiempo de takt sin sacrificar la seguridad. Este cambio desbloquea el valor inmediato en todo el ecosistema de fabricación.
Para los integradores de sistemas, ofrece un enfoque escalable que funciona en entornos de campo marrón, aprovecha protocolos estándar a través de marcas de robots, y preserva las inversiones existentes en PLCs protegidos. Para los fabricantes, protege la línea inferior eliminando los microstops frecuentes que tradicionalmente destruyen los tiempos del ciclo. Lo más importante es que para los operadores que trabajan en la línea, crea un entorno más seguro y de fatiga donde el robot actúa como un verdadero socio receptivo en lugar de una máquina rígida.
A medida que la automatización colaborativa crece más compleja, cerrar el bucle de latencia a nivel del controlador será el factor determinante que separa los despliegues exitosos y de alto rendimiento de aquellos limitados por los cuellos de botella heredados.
Sobre el autor
Madhu Gaganam es el fundador y CEO de Cogniedge.ai y un técnico de ingeniería con más de 30 años de experiencia en automatización industrial en empresas como Rockwell Automation, Gartner, NXP y Dell. Una autoridad reconocida de la industria, él es un Top 10 líder del pensamiento robótico en los pensadores360, copresidente del Consorcio Digital Twin, y un activo IEEE miembro de RAS.
